Circuitos magnéticos
Um circuito magnético é um circuito montado para aplicar linhas de força magnética que fluem de um corpo magnético através de outro corpo em vácuo ou através do ar. Pode ser criado um campo magnético mais forte do que um único íman utilizando um íman permanente e um corpo magnético com uma elevada permeabilidade magnética.
Aplicações
A aplicação principal dos circuitos magnéticos baseados em ímanes permanentes é a de trazer alterações a materiais e ambientes que tenham sido expostos a espaços com campos magnéticos. São frequentemente utilizados para aplicar um elevado campo magnético às amostras de teste. Embora existam muitos produtos aplicados que fazem uso das características dos circuitos magnéticos, estes são utilizados com mais frequência em instalações de investigação universitárias e em laboratórios de empresa do que em produtos, quando o objetivo é o de criar um forte campo magnético.
Conceção
A fase de conceção determina se as características magnéticas previstas podem ser alcançadas conforme planeado. As caraterísticas magnéticas que podem ser alcançadas através da montagem de um circuito magnético são limitadas e a determinação da forma e dos materiais dos próprios ímanes, começa na fase de conceção. Enquanto que as caraterísticas magnéticas esperadas são determinadas de acordo com o íman, o material e a forma da culatra e o ambiente de trabalho, o campo magnético resultante destas condições deve ser previsto e projetado.
Montagem
São necessários tecnologia e cálculos precisos para a conceção e montagem. As linhas de força magnética não pode ser vistas e possuem por isso movimentos e resultados imprevistos. Existe o risco de colisão e danos durante o processo de montagem e, por vezes, uma quantidade significativa de perigo devido às fortes forças magnéticas, e por isso utilizámos cuidadosas medidas de segurança. É necessário muito cuidado em pequenos conjuntos com fortes forças magnéticas e apenas os técnicos com muitos anos de experiência são capazes de executar estes tipos de montagens com facilidade.
Pedidos de projetos e orçamentos
Os orçamentos para circuitos magnéticos demoram um certo tempo uma vez que necessitamos de fazer os desenhos do projeto e os cálculos do campo magnético. Os preços aumentam em proporção ao tamanho do produto e por isso, um pequeno item com cerca de 10 kg terá um preço à volta de alguns milhares de euros, enquanto itens maiores, com 100 kg ou mais, custarão várias dezenas de milhares de euros. São necessárias as seguintes informações para o desenho do projeto e para dar um orçamento. Informe-nos sobre os seus planos definidos ou estimativas ao solicitar um orçamento.
1.Utilização e aplicação, 2.Desenhos das especificações do produto,
3.Ambiente de trabalho, 4.Orçamento (o preço aumenta de acordo com o grau de perigo da elevada força magnética)
Clique aqui para solicitar um orçamento
Tipos
Os tipos de circuitos magnéticos diferem de acordo com a utilização e aplicação. Os seguintes tipos são formas básicas típicas utilizadas para produzir um forte campo magnético. Existem muitos outros tipos para expandir a linha de força magnética ou para aumentar o binário de movimento. A maioria dos ímanes utilizados hoje em dia em produtos industriais incorporam algum tipo de circuito magnético para essa aplicação em particular.
N.º |
Imagem |
Desenho da aparência |
Desenho da linha de força magnética |
Nome |
Caraterísticas |
Aplicações |
1 |
|
|
|

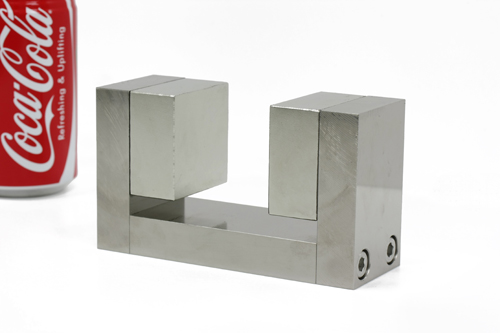

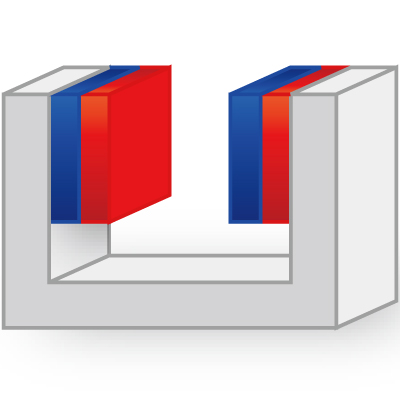

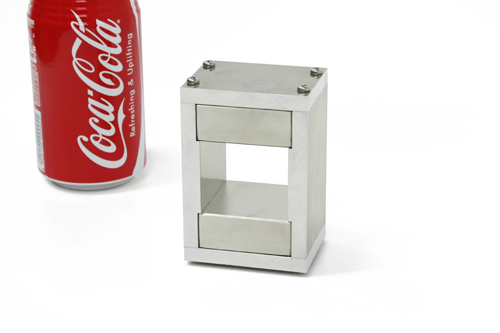

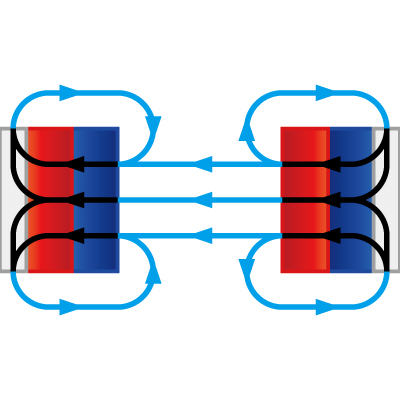

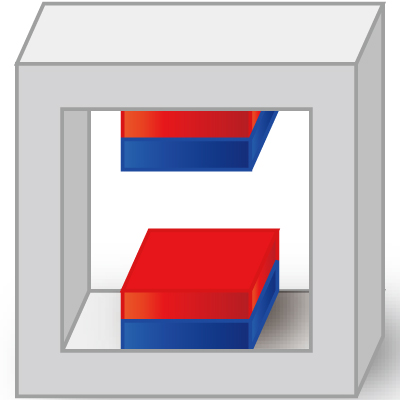

Tipo mandíbula |
Circuito magnético normal. É produzido um forte fluxo magnético no intervalo entre ímanes opostos. Estrutura simples que facilmente atinge os valores de fluxo magnético projetados. |
Teste de polos
Orientação do campo magnético
Controlo do feixe de eletrões
Avaliação de equipamento de precisão |
2 |
|
|
|

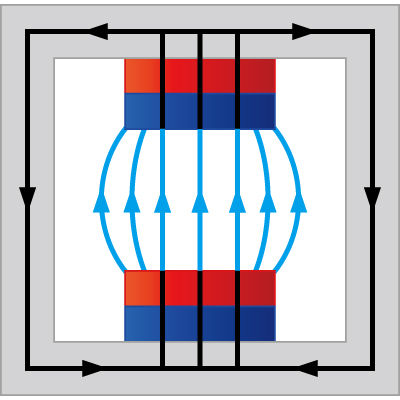

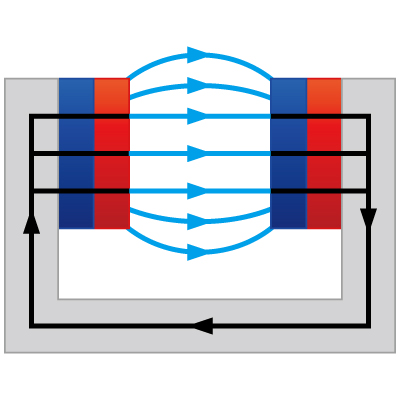

Tipo oposto |
Fluxo magnético mais forte produzido com tipo oposto de região fechada. Este tipo é geralmente utilizado em circuitos magnéticos de grandes dimensões. |
3 |
|
|
|

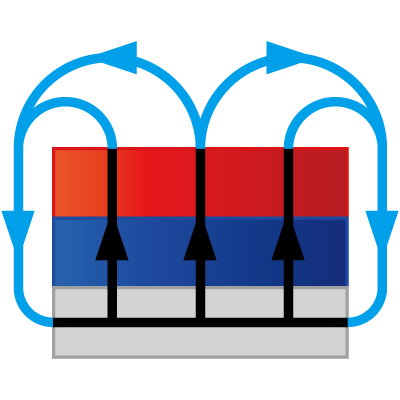

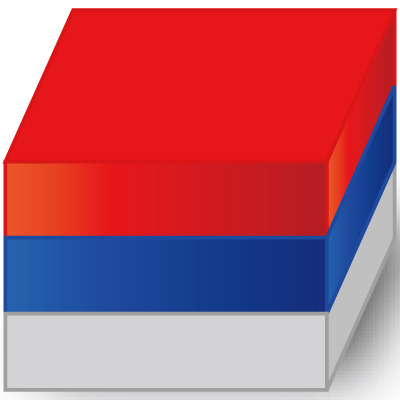

Placa |
Ímanes individuais fixos em placas de ferro. O fluxo magnético na superfície do íman pode ser facilmente reforçada. A placa de ferro onde o íman é colocado é saturada utilizando um íman da mesma espessura ou maior. |
|
4 |
|
|
|

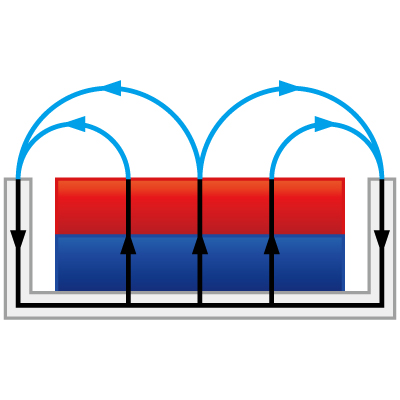

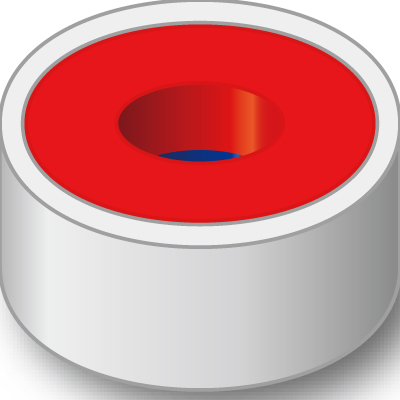

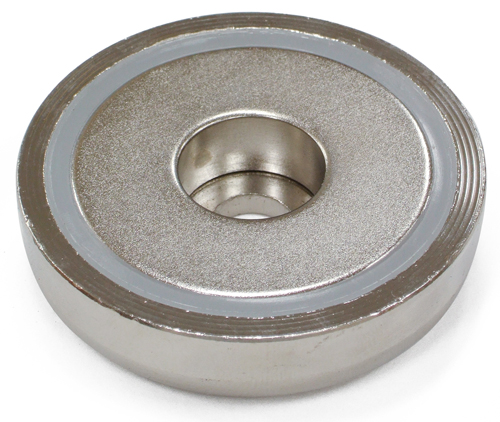

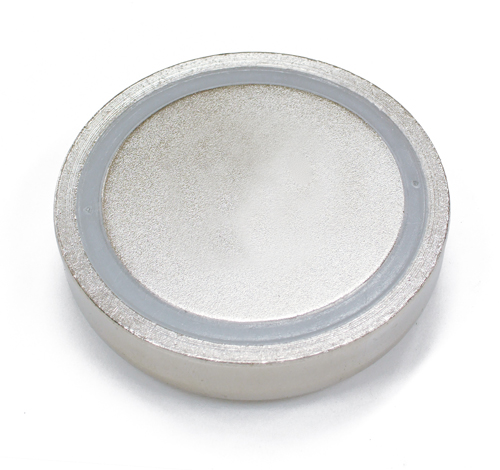

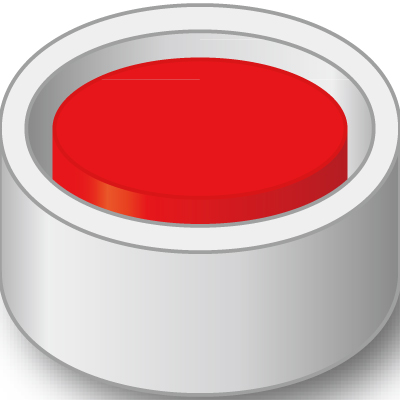

Tipo de cobertura |
As linhas de força magnética emitida a partir das faces de adsorção da instalação magnética oposta podem ser induzidas e a força de adsorção pode ser aumentada. As linhas de força magnética de faces opostas não podem ser deixadas longe umas das outras. |
Reforço da força de adsorção |
5 |
|
|
|

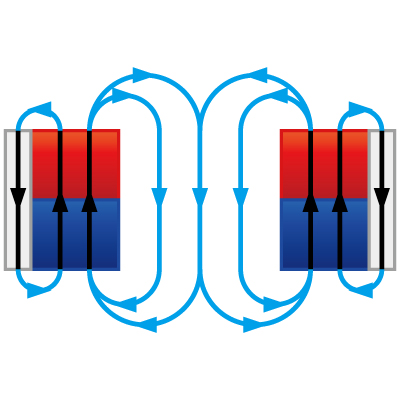

Tipo de anel axial |
Pode ser produzido um fluxo magnético centrado na direção axial. |
6 |
|
|
|

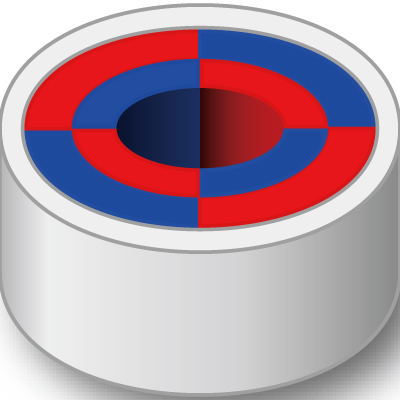

Tipo de anel radial |
Pode ser produzido um campo magnético multipolar na direção radial. |
Rotadores
Purificadores de água ativos |
