Un circuito magnético es un circuito diseñado para aplicar líneas de fuerza magnética que fluyen desde un cuerpo magnético a otro cuerpo magnético en el vacío o en el aire. El uso de un imán permanente y un cuerpo magnético con gran permeabilidad magnética puede crear un campo magnético mayor al generado con un único imán.
AplicacionesLa principal aplicación de los circuitos magnéticos basados en imanes permanentes es la de provocar cambios en materiales y entornos expuestos a campos magnéticos. A menudo se utilizan para someter muestras de prueba a un campo magnético intenso. Aunque son muchos los productos aplicados que utilizan las características de los circuitos magnéticos, su uso es más frecuente en centros de investigación universitarios y laboratorios de empresas que en productos cuando el objetivo es crear un campo magnético intenso.
Presupuestar circuitos magnéticos lleva cierto tiempo debido a los planos de diseño y cálculos de campo magnético que necesitamos realizar. Los precios aumentan a medida que aumenta el tamaño del producto y por tanto un artículo pequeño de alrededor de 10 kg tendría un precio de varios cientos de miles de yenes mientras que artículos que superen los 100 kg alcanzarían los varios millones de yenes. La siguiente información resulta imprescindible para el diseño del circuito y para la elaboración del presupuesto. Infórmenos sobre sus planes o estimaciones cuando solicite presupuesto.
1.Uso y aplicación, 2.Planos de especificación del producto,3.Entorno de trabajo, 4.Presupuesto (los precios aumentan en función del grado de peligro de la fuerza magnética) Haga clic aquí para solicitar presupuesto
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
Los tipos de circuitos magnéticos difieren en función de su uso y aplicación. Los siguientes tipos son los circuitos básicos habituales utilizados para crear un campo magnético intenso. Hay muchos tipos más con los que puede ampliarse la línea de fuerza magnética o aumentarse el par de rotación. La mayoría de los imanes utilizados actualmente en los productos industriales incorporan algún tipo de circuito magnético para alguna aplicación concreta.
| Nº | Imagen | Plano de apariencia | Plano de línea de fuerza magnética | Nombre | Características | Aplicaciones |
| 1 |  |
 |
 |

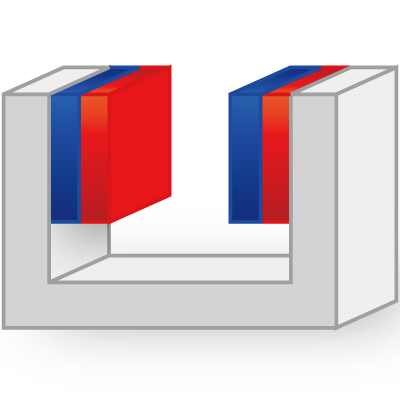

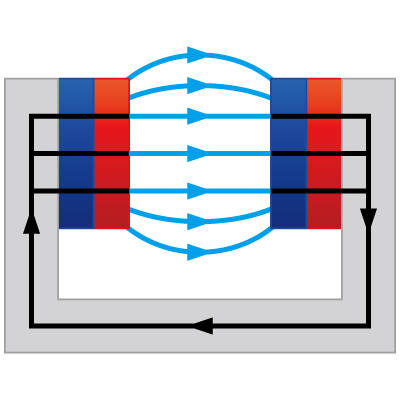

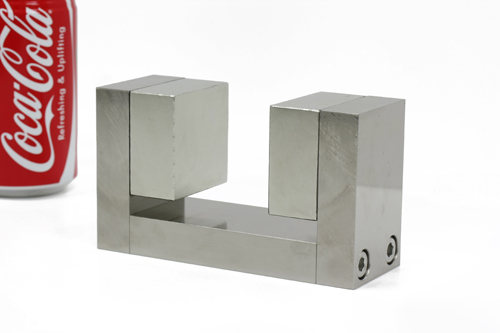

Tipo torno | Circuito magnético estándar. En el intervalo entre imanes opuestos se crea un fuerte flujo magnético. Esta sencilla estructura alcanza fácilmente los valores de flujo magnético previstos. | Comprobación de polos Orientación del campo magnético Control de haz de |
| 2 |  |
 |
 |

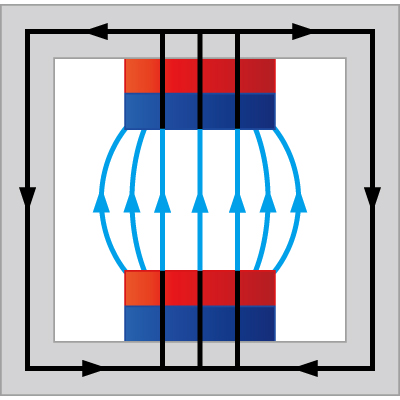

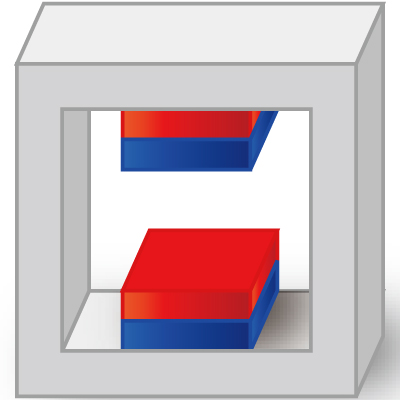

Tipo opuesto | Produce el flujo magnético más potente en la zona cerrada. Este tipo suele utilizarse en grandes circuitos magnéticos. | |
| 3 |  |
 |

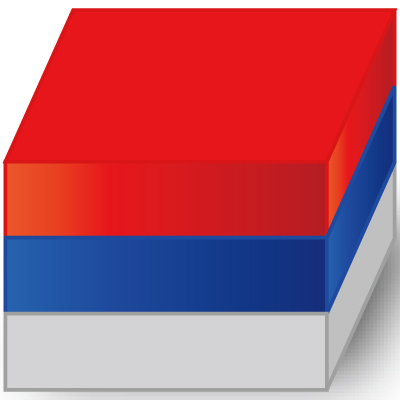

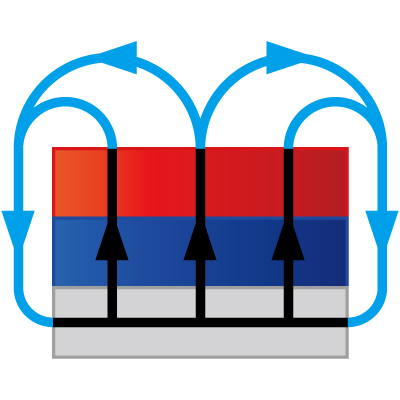

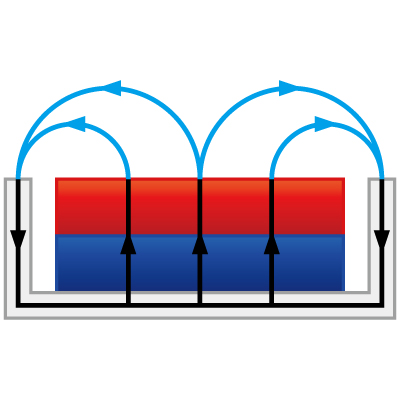

Placa | Imanes individuales instalados en placas de hierro magnéticas. El flujo magnético sobre la superficie del imán puede intensificarse fácilmente. La placa de hierro sobre la que se instala el imán se satura mediante el uso de un imán del mismo grosor o superior. | ||
| 4 |  |
 |
 |

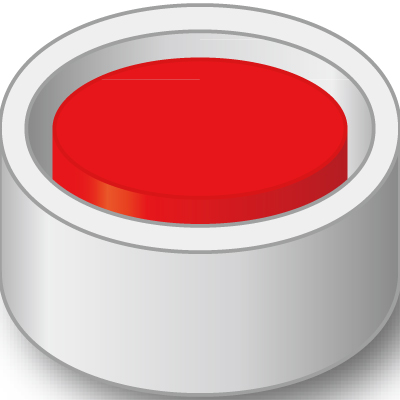

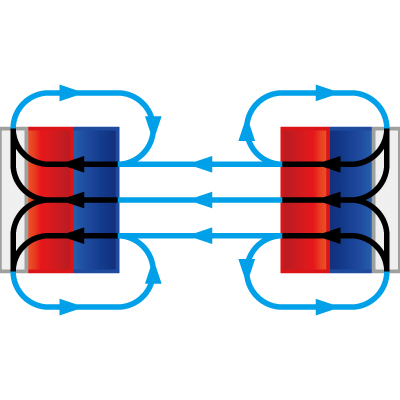

Tipo tapón | Las líneas de fuerza magnética emitidas desde las caras de adsorción opuestas de la instalación magnética pueden inducir y aumentar la fuerza de adsorción. Las líneas de fuerza magnética de las caras opuestas no pueden alejarse la una de la otra. | Intensificación de la fuerza de adsorción |
| 5 |  |
 |
 |

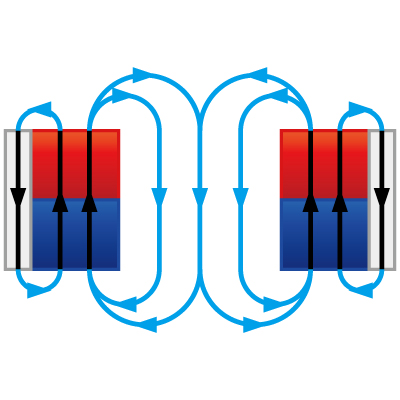

Tipo anillo axial | Genera un flujo magnético centrado en dirección axial. | |
| 6 |  |
 |

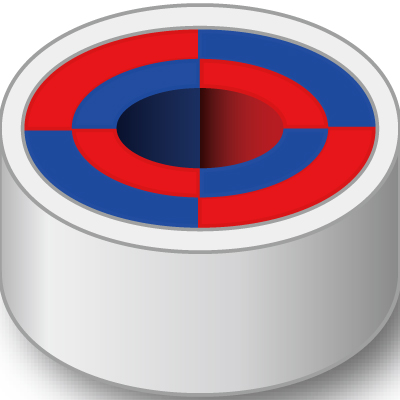

Tipo anillo radial | Genera un campo magnético multipolar en dirección radial. | Rotadores Purificadores de agua activos |
