Magfine Corporation es la mejor empresa de imanes con 25 años de actividad
Comparativa de rendimientos de recubrimientos
La siguiente tabla compara el rendimiento de varios materiales de recubrimiento utilizados en los imanes de neodimio. Es importante tener en cuenta el entorno de uso a la hora de seleccionar el recubrimiento ya que las propiedades del imán variarán en función del tipo de recubrimiento.
| Material | Código | Espesor (μm) | Niebla salina resistente a la corrosión (Hr) | Porosidad | Índice de desimantación | Colores abstractos | PCT(Hr) |
|---|---|---|---|---|---|---|---|
| Hi-Den Coat MF304 Epoxi | MF304 Epoxi | 5-100 | >500 | - | - | Varios colores | >100 |
| MF305 Poliimida | MF305 Poliimida | 5-50 | >400 | - | - | Varios colores | >100 |
| Cinc | Zn | 10-15 | >24 | <0.1 | <0.2% | Blanco | >16 |
| Cinc de color | Zn de color | 10-15 | 72 | <0.1 | <0.1% | Varios colores | >24 |
| Níquel | Ni | 10-20 | 4 | <0.5 | <0.3% | Plata | >16 |
| Níquel doble | Ni doble | 15-20 | 24 | <0.2 | <0.3% | Plata | >16 |
| Níquel-cobre-níquel | Ni-Cu-Ni | 15-30 | >48 | <0.1 | <0.1% | Plata | >42 |
| Cinc-aleación de níquel | Zn-aleación de Ni | 10-20 | >720 | <0.1 | <0.1% | Varios colores | >72 |
| Epoxi de otras empresas | EPOXY | 10-50 | >300 | - | - | Negro | >24 |
| Níquel sin corriente eléctrica | Ni sin corriente eléctrica | <1 | >72 | - | - | Plata | >24 |
Tipos de metalización en imanes
| Símbolo de elemento | Nombre de elemento | φ10mm×10mm | Propiedades | Uso |
|---|---|---|---|---|
| 3CrZn | Cinc con cromo trivalente |  |
Tratamiento cromático. Recientemente se ha clasificado el cromo hexavalente como sustancia tóxica para el medio ambiente y ha sido sustituido por el cromo trivalente |
|
| Ag | Plata |  |
La plata tiene la mejor conductividad eléctrica de todos los metales, una baja resistencia de contacto y buena soldabilidad pero se decolora con facilidad. |
|
| Au | Oro |  |
El oro ofrece buena resistencia a la corrosión y a la oxidación frente a su baja resistencia eléctrica. |
|
| Cr | Cromo |  |
El cromo presenta una buena resistencia a la abrasión y a la oxidación y no perderá su brillo a la intemperie. |
|
| Cu | Cobre |  |
El cobre se decolora con facilidad por lo que se utiliza de base. Se usa para rellenar abolladuras y sacar brillo. |
|
| Ni | Níquel |  |
El níquel es químicamente estable y tiene buenas propiedades antioxidantes. Puede utilizarse para una amplia variedad de utilidades y sirve de base para el chapado de oro, el cromado, etc. Puede causar irritación de la piel. |
|
| NiBlack | Níquel negro |  |
El níquel negro es una aleación compuesta de níquel, cinc y azufre. El color puede variar en función del tipo de chapado utilizado como base. |
|
| Sn | Estaño |  |
El estaño tiene excelentes propiedades anticorrosivas y no se oxida fácilmente. No pierde su brillo con facilidad y su uso es seguro en el sector alimentario. |
|
| Rh | Rodio |  |
El rodio tiene excelentes propiedades anticorrosivas y no se oxida fácilmente. No pierde su brillo con facilidad y su uso es seguro en el sector alimentario. |
|
| - | Sin tratar |  |
Ausencia de recubrimiento superficial. En los imanes de neodimio, se formará óxido con facilidad. |
Prueba de propiedades antioxidantes
| Magfine | Empresa S | Otras empresas | Magfine | Empresa T | Magfine | |
|---|---|---|---|---|---|---|
| Duración | Epoxi de recubrimiento HDC MF304 | Epoxi normal | Subcapa de Zn antioxidante para automóviles | Recubrimiento HDC poliimida MF305 | Epoxi normal | NiCuNi 3 capas de níquel |

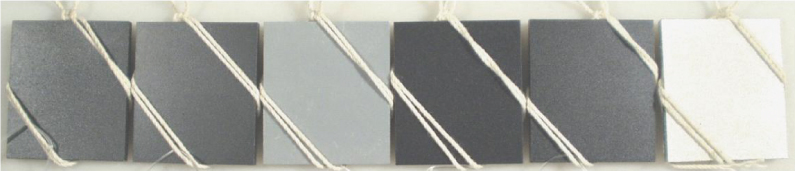

| Antes de comenzar la prueba |  |
|||||

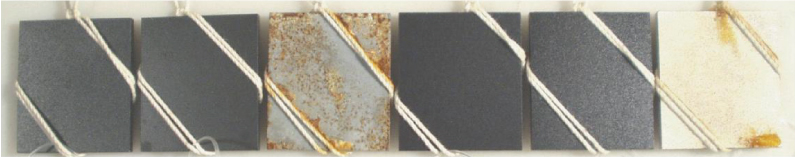

| Después de 72 h |  |
|||||

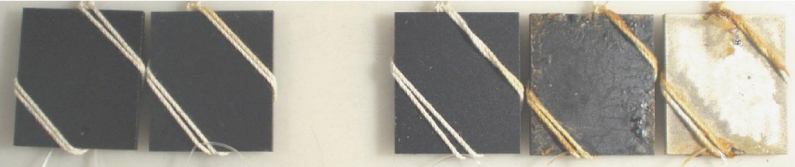

| Después de 312 h |  |
|||||

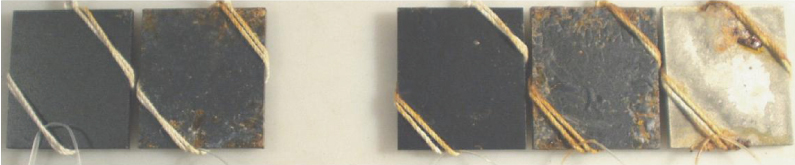

| Después de 504 h |  |
|||||
Prueba de niebla salina neutra, solución de cloruro sódico al 5 %, temperatura de prueba 35 ℃ JIS Z2371
Gráfica comparativa de tratamientos superficiales
| Metalización eléctrica | Pulverización térmica | Deposición | Electrodeposición | Recubrimiento con parileno | Hi-DEN COAT | |
|---|---|---|---|---|---|---|
| Proceso | Mojado | Seco | Seco | Mojado | Seco | Seco |
| Selección del objeto para recubrir | Los objetos grandes presentan dificultades | Los objetos grandes presentan dificultades | Sin problemas | Los objetos pequeños presentan dificultades | Los objetos grandes presentan dificultades | Sin restricciones |
| Velocidad de deposición | Lenta | Rápida | Lenta (limitada) | Rápida | Lenta | Lenta |
| Adhesión de la deposición | Rápida | Rápida | Lenta | Rápida | Lenta | Rápida |
| Fragilidad producida por el hidrógeno | Riesgo potencial | Ninguno | Ninguno | Riesgo potencial | Ninguno | Ninguno |
| Efecto sobre el medio | Elevado | Leve | Leve | Leve | Leve | Leve |
| Potencia adherente | Débil | Muy débil | Débil | Rápida | Débil | Rápida |
| Selección de color | Sólo colores metálicos | Ninguno | Sólo colores metálicos | Bastante amplia | Ninguno | Bastante amplia |
| Aislamiento | Sólo algunos materiales | Sólo algunos materiales | Sólo algunos materiales | Sí | Sí | Sí |
| Labrado después de procesar | No es posible | No es posible | No es posible | - | No es posible | posible |
| Productividad | Buena | Difícil | Difícil | Buena | Buena | Buena |
| Incorporación de material modificativo(específico de propiedades de varios tipos) | No es posible | No es posible | No es posible | No es posible | No es posible | Sin problemas |
磁石のコンテンツ終点
