Un circuit magnétique est un circuit monté pour générer des lignes de force magnétique diffusées à partir d'un corps magnétique à travers un autre corps magnétique dans le vide ou dans l'air. Un champ magnétique plus fort que celui d'un seul aimant peut être créé à l'aide d'un aimant permanent et d'un corps magnétique ayant une perméabilité magnétique élevée.
ApplicationsL'application principale pour les circuits magnétiques basés sur des aimants permanents est d'apporter des modifications aux matériaux et aux environnements qui ont été exposés aux espaces de champ magnétique. Ils sont souvent utilisés pour appliquer un champ magnétique élevé à des échantillons d'essai. Bien qu'il existe de nombreux produits d'application qui font usage des propriétés des circuits magnétiques, ils sont employés plus souvent dans des installations de recherche d'universités et dans des laboratoires d'entreprises que dans des produits, lorsque l'objectif est de créer un fort champ magnétique.
Les devis concernant les circuits magnétiques prennent un certain temps car nous avons besoin de faire des dessins de conception et des calculs de champs magnétiques. Les prix augmentent avec la taille du produit et donc un objet de petite taille d'environ 10 kg coûtera quelques centaines de milliers de ¥ alors que des grandes pièces de 100 kg ou plus pourront aller jusqu'à plusieurs millions de yens. Les informations suivantes sont nécessaires pour la conception et pour établir des devis. Veuillez nous expliquer vos projets ou vos estimations lorsque vous demandez un devis.
1.Utilisation et application, 2.Schémas de spécification du produit,3.Environnement de travail, 4.Budget (les prix augmentent avec le niveau de dangerosité des forces magnétiques élevées) Cliquez ici pour demander un devis
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
Les types de circuits magnétiques varient en fonction de l'utilisation et de l'application. Les types suivants sont des formes de base typiques utilisées pour produire un champ magnétique puissant. Il y a beaucoup d'autres types d'extension de la ligne de force magnétique ou d'augmentation du couple en fonctionnement. La plupart des aimants utilisés dans les produits industriels intègrent aujourd'hui un circuit magnétique d'un genre ou d'un autre, adapté à leur usage.
| N° | Image | DWG d'aspect | Dessin de ligne de force magnétique | Nom | Propriétés | Applications |
| 1 |  |
 |
 |

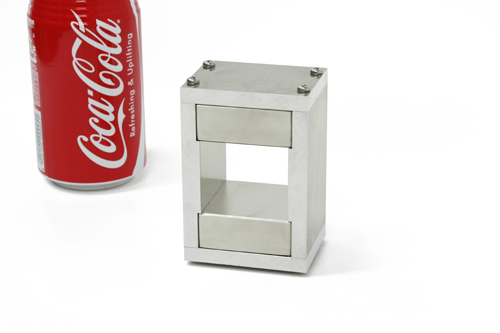

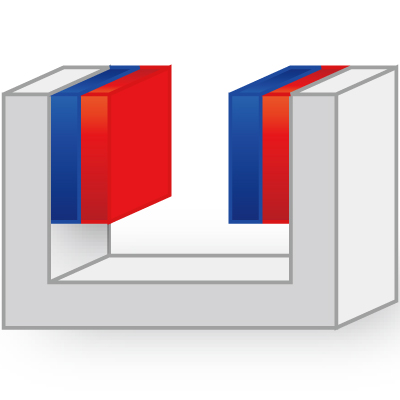

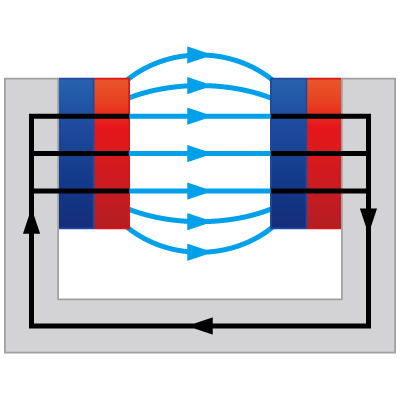

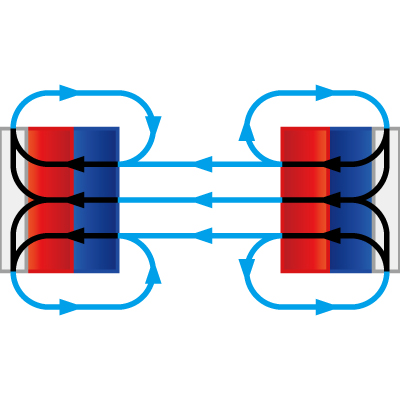

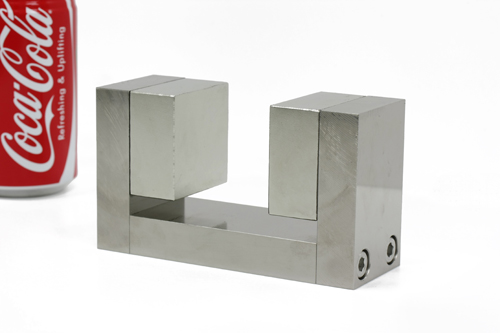

Type étau | Circuit magnétique standard. Un flux magnétique fort est produit dans l'intervalle entre les aimants opposés. Structure simple qui permet d'atteindre facilement les valeurs de flux magnétique prévues. | Essai des pôles Sens du champ magnétique Contrôle du faisceau d'électrons Évaluation de l'équipement de précision |
| 2 |  |
 |
 |

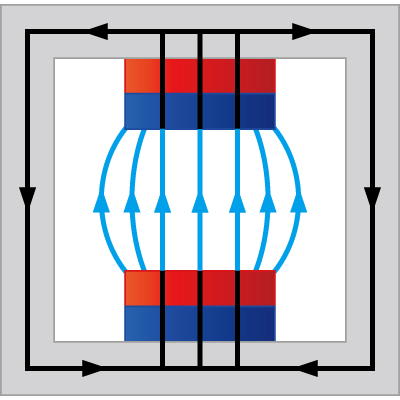

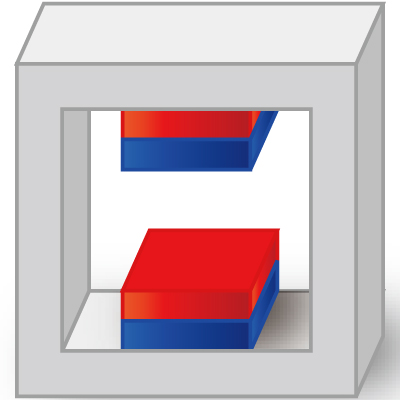

Type opposé | Flux magnétique le plus fort produit par un type opposé en zone confinée. Ce type est souvent utilisé pour des circuits magnétiques à grande échelle. | |
| 3 |  |
 |

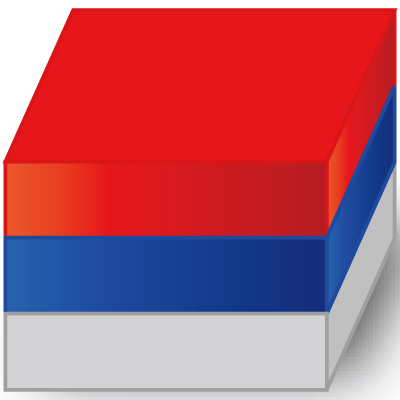

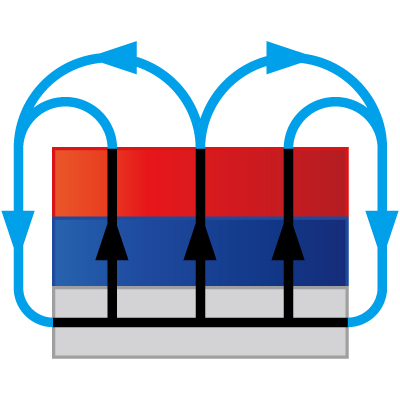

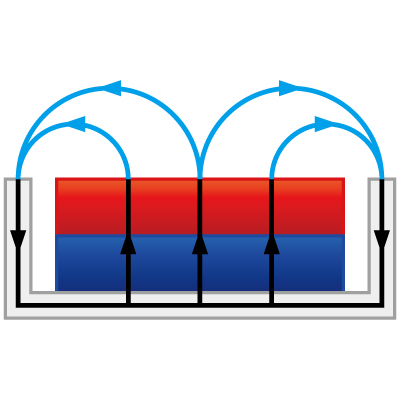

Plaque | Aimants uniques sur plaques de fer magnétique. Le flux magnétique sur la surface de l'aimant peut être facilement renforcé. La plaque de fer sur laquelle est fixé l'aimant est saturée à l'aide d'un aimant de même épaisseur ou plus épais. | ||
| 4 |  |
 |
 |

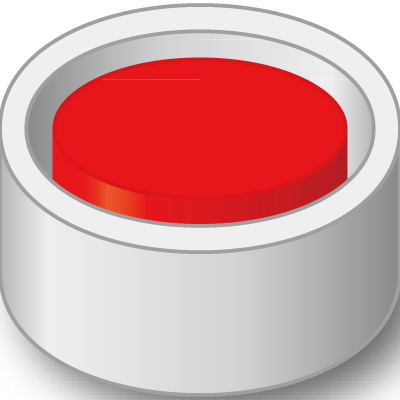

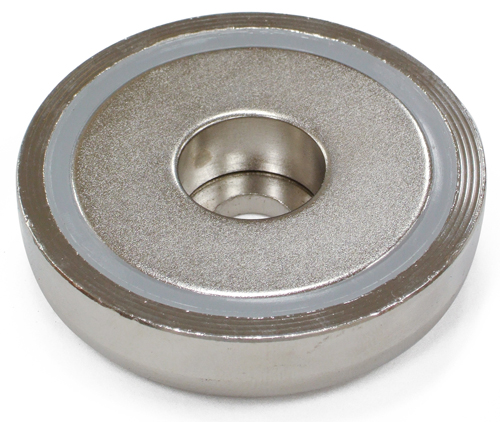

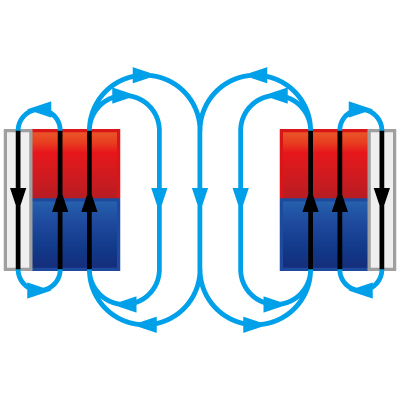

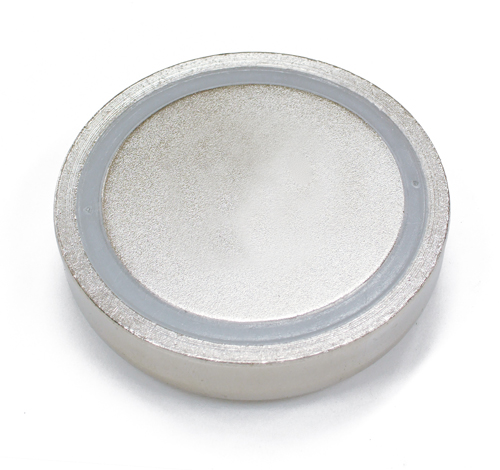

Type de capuchon | Les lignes de force magnétique émises par les faces d'adsorption de l'installation magnétique opposée peuvent être induites et la force d'adsorption peut être augmentée. Les lignes de force magnétique des faces opposées ne peuvent pas être laissées loin l'une de l'autre. | Renforcement de la force d'adsorption |
| 5 |  |
 |
 |

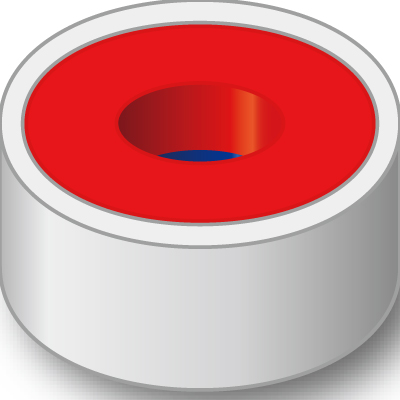

Type d'anneau axial | Un flux magnétique centré sur la direction axiale peut être produit. | |
| 6 |  |
 |

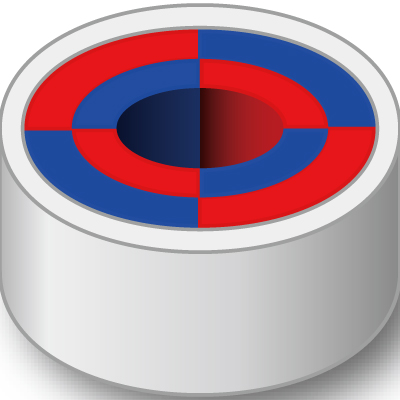

Type d'anneau radial | Un champ magnétique multi-polaire peut être produit dans la direction radiale. | Rotateurs Purificateurs d'eau actifs |
